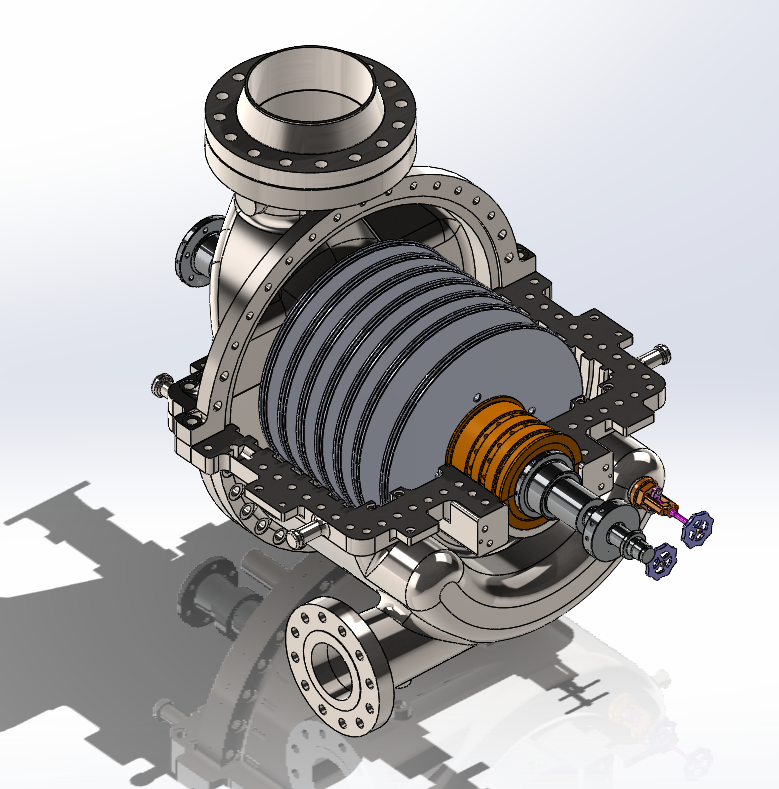

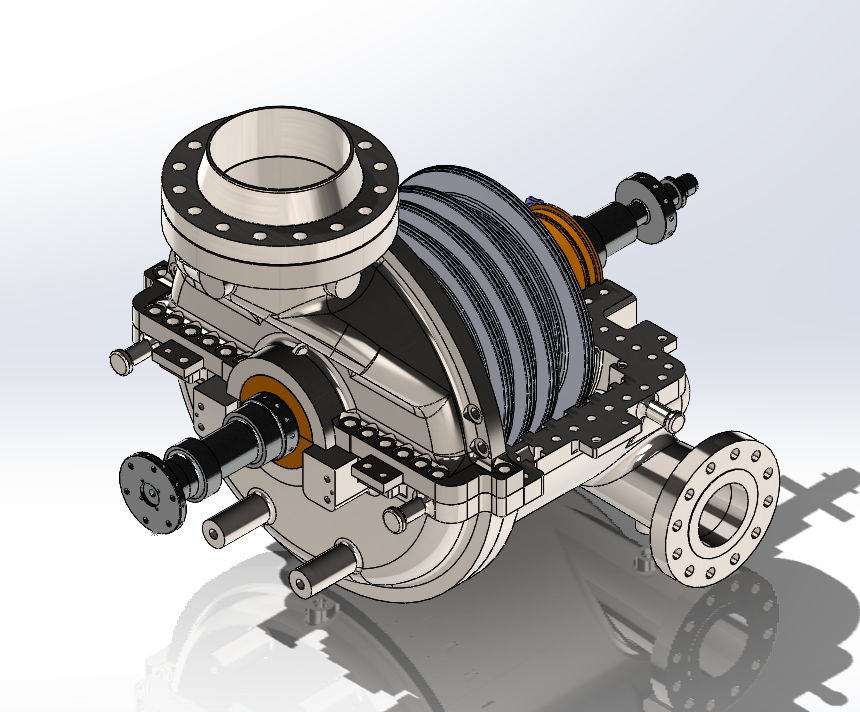

توربین انبساطی 1MW کلاس 600
توربین انبساطی 1 مگاوات
توربین انبساطی 1مگاوات کلاس 600
پارامتر
مقدار/نوع/تعداد
قطر خارجی(mm)
1200
قطر هسته داخلی(mm)
900
عرض(mm)
600
تعداد نازل
52
جنس پره ها
فولاد آلومنیوم
جنس هسته داخلی
API
جنس نازل ها
نازل مس
نول بلبرینگ
بلبرینگ شعاعی و محوری SKF
نوع سیل
dry gas seal
حداکثر دور دورانی(rpm)
3600
گیربکس
دارد
ژنراتور( rpm)
مغناطیس القایی1500
بازده توربین (%)
80-85
دبی گاز(m^3/hr)
بین 30000 تا 45000
فشار گاز ورودی (psi)
بین 800 تا 1450
فشار گاز خروجی (psi)
300
نسبت فشار حداقل به حداکثر
0.21-0.375
دمای گاز ورودی (°C)
70-80
دمای گاز خروجی (°C)
24-35
دمای نقطه شبنم (°C)
18
ارتفاع(mm)
ظرفیت نامی (Mwatt)
1
ظرفیت بویلر ( BTU/hr)
150000
